Cabo Coaxial DLC 6 QS DUPLO
Os cabos coaxiais possuem diversas aplicações e entre elas estão à interligação de sinais de radiofrequências, sistemas de telefonia celular, estações de radio base, sinais de telemetria, informática, internet, transmissores e receptores de radio/TV, satélites, enlaces, telefonia rural e centrais de telecom.

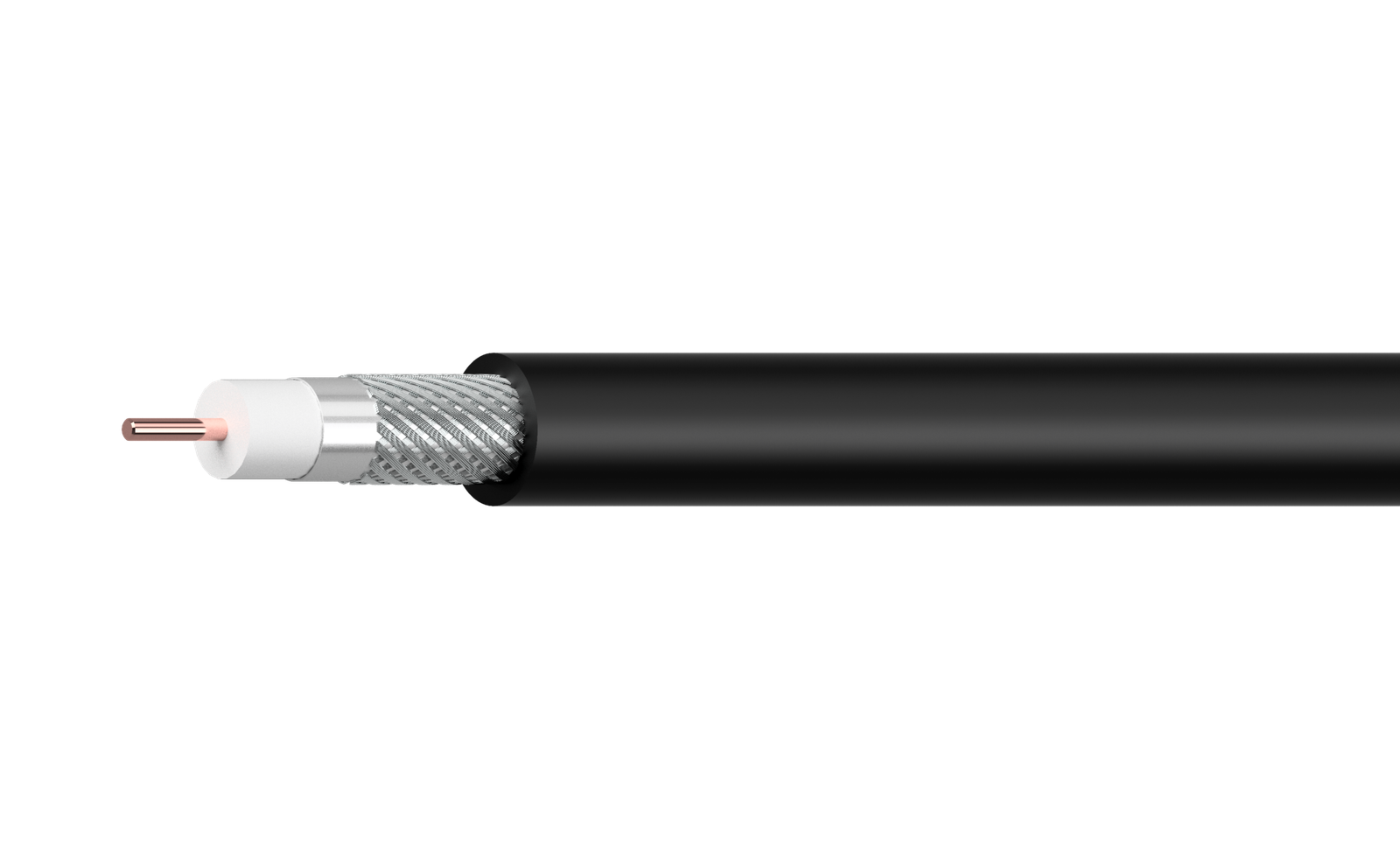

O cabo coaxial DLC 6 QS DUPLO possui um condutor interno em Cobre nu, isolamento dielétrico de polietileno expandido (PE), uma dupla blindagem de Fita aluminizada com trança em cobre estanhado com cobertura de 60%, sobreposta por uma capa em PVC. Essa construção é projetada para fornecer uma alta taxa de transferência de sinal, minimizando a perda de sinal e a interferência externa.
Em geral, cabos coaxiais de alta qualidade fabricados pela Datalink, como o DLC 6 QS DUPLO, são projetados para oferecer bom desempenho em suas aplicações de transmissão, garantindo uma transmissão de sinal estável e confiável.
Construção do cabo
Descrição |
Material |
Diâmetro (mm) |
| Condutor interno | Cobre nu | 1,02 |
| Dielétrico | PE Expanso | 4,50 |
| Condutor Externo | Fita Aluminizada | 4,66 |
| 2º Blindagem | Cobre estanhado em trança (Cobertura 60%) | 5,20 |
| 3º Blindagem | Fita Aluminizada dupla | 5,30 |
| 4º Blindagem | Cobre estanhado em trança (Cobertura 60%) | 6,00 |
| Capa | PVC | 7,70 |
A principal função do cabo coaxial de 75 Ohms é transportar sinais de áudio e vídeo de alta qualidade com uma impedância consistente e mínima perda de sinal.
Ele é composto por um condutor interno, um isolamento dielétrico, uma malha de blindagem e uma cobertura externa. O condutor interno é geralmente feito de cobre e é responsável pela transmissão do sinal, enquanto o isolamento dielétrico protege o sinal de perdas eletromagnéticas.
A malha de blindagem é feita de cobre trançado e é responsável por proteger o sinal de interferência externa, além de ser responsável pela dissipação de cargas elétricas indesejadas.
A impedância de 75 Ohms é um valor importante na escolha desse tipo de cabo, pois é a impedância característica do cabo coaxial que permite uma transferência de energia eficiente entre as fontes e os receptores de sinais de áudio e vídeo.
Além disso, a impedância de 75 Ohms é uma impedância padrão em muitos sistemas de comunicação de áudio e vídeo, tornando o cabo coaxial de 75 Ohms um tipo comum de cabo para muitas aplicações de áudio e vídeo.
