Conector de Áudio

Conector de Áudio e plugs de áudio são componentes físicos que permitem a conexão entre equipamentos de som, como microfones, fones de ouvido, caixas acústicas, mesas de mixagem, instrumentos musicais e sistemas de áudio.

Conector de Áudio



Os conectores de som são peças-chave para garantir que o áudio seja transmitido com clareza e sem interferências. Mais do que simples adaptadores, eles determinam a qualidade da ligação entre microfones, instrumentos, fones de ouvido, mesas de controle e caixas acústicas. Cada modelo tem suas particularidades, como quantidade de contatos, capacidade de preservar um sinal equilibrado e sua melhor aplicação dentro do sistema sonoro. Escolher o conector adequado não é só uma questão de encaixe, mas de assegurar fidelidade e estabilidade na propagação do áudio. A seguir, exploramos os principais tipos de conectores e suas diferenças.



Tipos de conector de Áudio

Conector de Áudio tipo “Phone” (P10 e P2)

P10 (6,35 mm)
  • Também chamado de 1/4 de polegada ou Jack grande.
  • Muito usado em equipamentos e instrumentos profissionais (guitarras, baixos, teclados, mesas de som, amplificadores).
  • Comum em áudio profissional e instrumentos musicais, devido à robustez e à facilidade de manuseio.
P2 (3,5 mm)
  • Também chamado de 1/8 de polegada ou Minijack.
  • Frequente em fones de ouvido, smartphones, tablets e computadores.

Eles podem ter configurações diferentes (TS, TRS, TRRS), dependendo do número de contatos. A seguir, explicamos as principais características e aplicações de cada um:

TS (Tip-Sleeve)
  • Possui 2 contatos: a ponta (tip) e o corpo (sleeve).
Uso típico:
  • Sinal de áudio mono não balanceado (um fio de sinal + terra).
Exemplos:
  • Cabo de guitarra (P10 TS).
  • Alguns microfones simples em gravadores portáteis (P2 TS).
TRS (Tip-Ring-Sleeve)
  • Possui 3 contatos: ponta (tip), anel (ring) e corpo (sleeve).
Uso típico:
  1. Áudio estéreo não balanceado — (L, R, terra), comum em fones de ouvido.
  2. Áudio mono balanceado — (sinal +, sinal –, terra), comum em estúdios e equipamentos de som profissional (especialmente no padrão P10).
Exemplos:
  • Conexão de fones de ouvido em dispositivos portáteis (P2 TRS).
  • Cabos balanceados para ligar periféricos de áudio em mesas de som (P10 TRS).
TRRS (Tip-Ring-Ring-Sleeve)
  • Possui 4 contatos.
Uso típico:
  • Fones de ouvido com microfone embutido (headsets de smartphone), onde precisamos de canais estéreo (L, R), mais o microfone, mais o terra.
Exemplo:
  • Headsets para celulares, entrada/saída de áudio de notebooks (P2 TRRS).
Plugue P10 estéreo com corpo metálico prateado, textura antiderrapante, logotipo 'DLK' gravado e ponta dourada.

P10M Mono

Plugue P10 estéreo com corpo metálico prateado, textura antiderrapante, logotipo 'DLK' gravado e ponta dourada com duas anéis isolantes.

P10S Stereo

Adaptador P3 com corpo metálico preto, textura antiderrapante e ponta dourada com três anéis isolantes.

P2 macho TRRS 4 polos



Plugue P10 estéreo prateado com textura antiderrapante na extremidade e dois anéis isolantes na ponta.

Adaptador P10 mono para RCA fêmea

Conector de painel metálico prateado com detalhes em preto e uma trava vermelha na parte superior.

P10S stereo fêmea de
painel c/ trava

Plugue P10 estéreo com corpo metálico prateado, detalhe azul e preto na extremidade traseira, logotipo 'DLK' gravado e ponta dourada.

P10M Mono

Plugue P10 em ângulo reto com corpo metálico prateado, design compacto, logotipo 'DLK' gravado e ponta com anel isolante.

P10 90º Mono (Pedal)

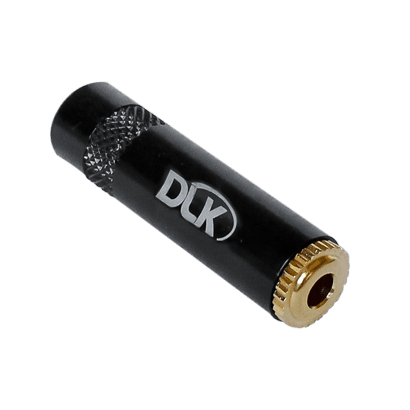

Adaptador de áudio com corpo metálico preto, textura antiderrapante, logotipo 'DLK' gravado e extremidade dourada.

P2 Fêmea Estéreo Ø 6 mm Capa preta

Adaptador P10 duplo prateado com textura antiderrapante no centro e dois conectores estéreo com anéis isolantes nas pontas.

P10 macho Mono x P10 macho Mono

Conector metálico prateado com logotipo 'DLK', detalhes em preto e uma trava vermelha na extremidade.

P10 stereo fêmea linha p/ cabo c/ trava

Plugue P10 em ângulo reto com corpo metálico prateado, textura antiderrapante, logotipo 'DLK' gravado e ponta dourada.

P10M 90º Mono

Plugue P10 estéreo em ângulo reto com corpo metálico prateado, logotipo 'DLK' gravado e ponta com dois anéis isolantes.

P10 90º Stereo (Pedal)

Conector P2 estéreo com corpo metálico preto e ponta dourada com dois anéis isolantes.

P2 macho Estéreo dourado Ø 6 mm Capa preta

Embalagem azul com logotipo 'DLK' na parte superior e adaptador preto em formato de Y com conector P2 estéreo no centro.

P2 macho para 2 x P2 fêmea

Plugue P10 mono com corpo metálico prateado, textura antiderrapante, logotipo 'DLK' gravado e ponta dourada.

P10M 17mm Mono

Adaptador P2 estéreo com corpo metálico vermelho e ponta dourada com dois anéis isolantes.

P2 macho stereo para cabos de 4mm

Adaptador P2 estéreo em ângulo reto, com corpo preto texturizado, logotipo 'DLK' gravado e ponta dourada com dois anéis isolantes.

P2 macho Estéreo 90° dourado Ø 6 mm

Plugue P10 estéreo com corpo metálico vermelho e ponta dourada com dois anéis isolantes.

P2 fêmea para P10 macho

Plugue P10 metálico prateado com mola de proteção na extremidade traseira, logotipo 'DLK' gravado e ponta dourada.

P10M Mola Mono

Conector P2 estéreo com corpo metálico prateado, logotipo 'DLK' gravado, extremidade traseira preta e ponta com dois anéis isolantes.

P2 macho stereo 6mm capa injetada

Plugue P10 estéreo dourado com textura antiderrapante na extremidade e dois anéis isolantes na ponta.

Adaptador P10 macho Stereo x P2 fêmea Stereo

Adaptador com corpo metálico vermelho e conector dourado em uma das extremidades.

P10 fêmea para P2 macho

Conectores XLR



Conector circular de três pinos (em sua forma mais comum), utilizado principalmente para microfones e ligações balanceadas em áudio profissional.

Aplicações:
  • Microfones profissionais, mesas de som, equipamentos de gravação ou shows ao vivo.
  • Também existem versões de 4, 5 ou mais pinos para aplicações especiais (intercom, alimentação de phantom power em microfones estéreo, DMX para iluminação, etc…).
Vantagens:
  • Conexão robusta com trava mecânica (não desconecta facilmente).
  • Possibilidade de sinal balanceado, reduzindo ruído em cabos longos.
    Conector XLR macho com corpo metálico prateado, acabamento preto na extremidade traseira e três pinos internos.

    XLR macho 3 polos linha

    Conector XLR fêmea de painel com estrutura metálica prateada, três entradas internas e orifícios para fixação nos cantos.

    XLR fêmea 3 polos painel

    Conector XLR macho com corpo preto, logotipo 'DLK' gravado e três pinos internos visíveis

    XLR macho 3 polos preto linha

    Conector de painel preto com entrada circular, trava metálica na parte superior e estrutura compacta

    XLR fêmea/P10 stereo painel

    Conector XLR macho de painel com estrutura metálica prateada, três pinos internos e orifícios para fixação nos cantos.

    XLR macho 3 polos painel

    Conector XLR fêmea com corpo metálico prateado, detalhe preto na extremidade traseira, logotipo 'DLK' gravado e três entradas visíveis.

    XLR fêmea 5 polos linha

    Conector XLR fêmea com corpo metálico prateado, acabamento preto na extremidade traseira e três entradas internas

    XLR fêmea 3 polos linha

    Conector XLR macho com corpo metálico prateado, detalhe preto na extremidade traseira e logotipo 'DLK' gravado.

    XLR macho 5 polos linha

    Conector XLR fêmea com corpo preto, logotipo 'DLK' gravado e três entradas internas visíveis.

    XLR fêmea 3 polos preto linha

    Conector de Áudio PowerCon e Speakon

    PowerCon e SpeakON são dois tipos de conectores desenvolvidos pela Neutrik, muito utilizados em aplicações de áudio profissional e sistemas de palco.

    SpeakOn
    Aplicações:
    • Projetado para transmissão de sinal de áudio de alta potência entre amplificadores e caixas acústicas (alto-falantes).
    • Sistemas de PA (public address), shows ao vivo, caixas ativas e passivas, subwoofers, instalações fixas de som.
    • Situações em que se precisa de conexão e desconexão rápidas com alta confiabilidade e segurança.
    • Reduz chance de desconexão acidental durante apresentações ao vivo (graças ao sistema de trava).
    Vantagens:
    • Travamento seguro, similar ao PowerCon, com rotação para travar o conector.
    • Alta capacidade de corrente, projetado para conduzir potências elevadas sem aquecer ou perder contato.
    • Evita curto-circuitos ao conectar/desconectar (contatos internos ficam protegidos).
    • Robustez e maior potência suportada em comparação a conectores P10 ou banana.
    PowerCon
    Aplicações:
    • Feito para alimentação elétrica de equipamentos (AC).
    • Substitui, em muitas aplicações profissionais, os tradicionais conectores IEC (tipo “kettle plug”) ou tomadas de força convencionais, oferecendo uma conexão mais robusta.
    • Amplificadores de potência, mesas de som, iluminação cênica, monitores de palco, caixas ativas, equipamentos que exigem maior segurança na conexão de energia.
    • Em racks e cases de turnê, para evitar que vibrações ou puxões do cabo desliguem o equipamento durante um show.
    Vantagens:
    • Travamento seguro, possui um mecanismo de rotação que bloqueia o conector no receptáculo, evitando desconexão acidental.
    • Alta capacidade de corrente, projetado para conduzir potências elevadas sem aquecer ou perder contato.
    • Conexão confiável e resistente a vibrações.
    • Mecanismo de trava que impede desconexão acidental.
    • Contato de maior qualidade se comparado a plugs de tomada comuns.
    Conector XLR fêmea com corpo preto, detalhe azul no meio e trava metálica prateada para segurança.

    SpeakOn linha 4 Polos

    Conector de painel com frente azul, corpo preto e base laranja que inclui uma tampa de proteção flexível para cobrir a entrada circular.

    PowerCon Painel Azul (IN)

    Conector de painel redondo em plástico preto com entrada central circular e quatro furos para fixação nas bordas.

    SpeakOn caixa redondo 4 Polos

    Conector de painel com frente branca, corpo preto e base laranja com uma tampa de proteção flexível para cobrir a entrada circular.

    PowerCon Painel Branco (OUT)

    Conector de painel quadrado em plástico preto, com entrada central circular e quatro furos para fixação nos cantos.

    SpeakOn painel Quadrado 4 Polos

    Base laranja de suporte para conector, com abertura circular para encaixe e uma tampa flexível integrada para proteção.

    Vedação de Silicone para PowerCon Painel

    Conector elétrico com corpo azul, detalhe amarelo na extremidade traseira e trava metálica prateada para fixação.

    PowerCon linha Azul (IN)

    Conector elétrico preto com detalhe amarelo, trava metálica prateada na parte superior e design cilíndrico.

    PowerCon (m) em linha Preto

    Conector elétrico com corpo branco, detalhe amarelo na extremidade traseira e trava metálica prateada para fixação.

    PowerCon linha Branco (OUT)

    Conector elétrico preto com detalhe amarelo, trava metálica prateada na parte superior e design cilíndrico.

    PowerCon (f) em linha Preto

    Conector de Áudio RCA e Banana Plug

    Conector RCA

    Conector cilíndrico com pino central (macho) e anel externo (terra). Muito comum em equipamentos domésticos de áudio/vídeo (home theaters, receivers, DVD players).

    Aplicações:
    • Áudio estéreo não balanceado (normalmente duas vias: branco ou preto para canal esquerdo e vermelho para canal direito).
    • Vídeo composto (cabo amarelo), subwoofer em home theater, entre outros.
    Vantagens:
    • Conexão robusta com trava mecânica (não desconecta facilmente).
    • Possibilidade de sinal balanceado, reduzindo ruído em cabos longos.
    Banana plug

    O banana plug (ou plugue banana) é um conector elétrico utilizado principalmente para facilitar a conexão de cabos em equipamentos de áudio.

    Aplicações
    • Muitos receptores de som e caixas acústicas têm bornes compatíveis com banana plug, facilitando a conexão de cabos de alto-falante sem a necessidade de parafusos ou prendedores.
    • A conexão é mais prática do que fios desencapados, reduzindo o risco de curto-circuito (contato acidental entre condutores).
    Vantagens:
    • Facilidade de uso: Encaixe e remoção rápidos; não é preciso parafusar ou apertar bornes a cada troca de cabo.
    • Boa segurança de contato: O contato por pressão nas fendas do plug garante firmeza.
    Conector RCA macho com revestimento metálico prateado, ponta dourada e capa preta na extremidade oposta. O logotipo 'DLK' está gravado no corpo prateado do conector.

    RCA macho linha bucha Preta – 6mm

    Conector RCA macho com revestimento metálico prateado, ponta dourada e capa vermelha na extremidade oposta. O logotipo 'DLK' está gravado no corpo prateado do conector.

    RCA macho bucha vermelha – 6mm

    Conector de plugue banana duplo com corpo preto e dois terminais dourados na parte superior.

    Som Banana Duplo Preto Dourado

    Plugue banana duplo com corpo em plástico vermelho e dois terminais dourados conectados, além de conectores metálicos dourados com acabamento texturizado na parte traseira.

    Som Banana Duplo Vermelho +/- Dourado para cabo 2,5mm²

    Conector de terminal duplo com corpo preto, um encaixe vermelho e outro preto, ambos com terminais dourados e acabamento resistente.

    Borne Duplo p/ caixa acústica
