CONECTORES & PLUGS DE ÁUDIO LINHA REAN by NEUTRIK
Conector REAN P2(m) Estéreo (REAN RTP3C) (1 pç)
P2-901
Conector REAN P2(m) Estéreo EcoLine 4mm (REAN NYS231BG) (1 pç)
P2-902
Conector REAN P2(m) Estéreo EcoLine 6mm (REAN NYS231LBG) (1 pç)
P2-903

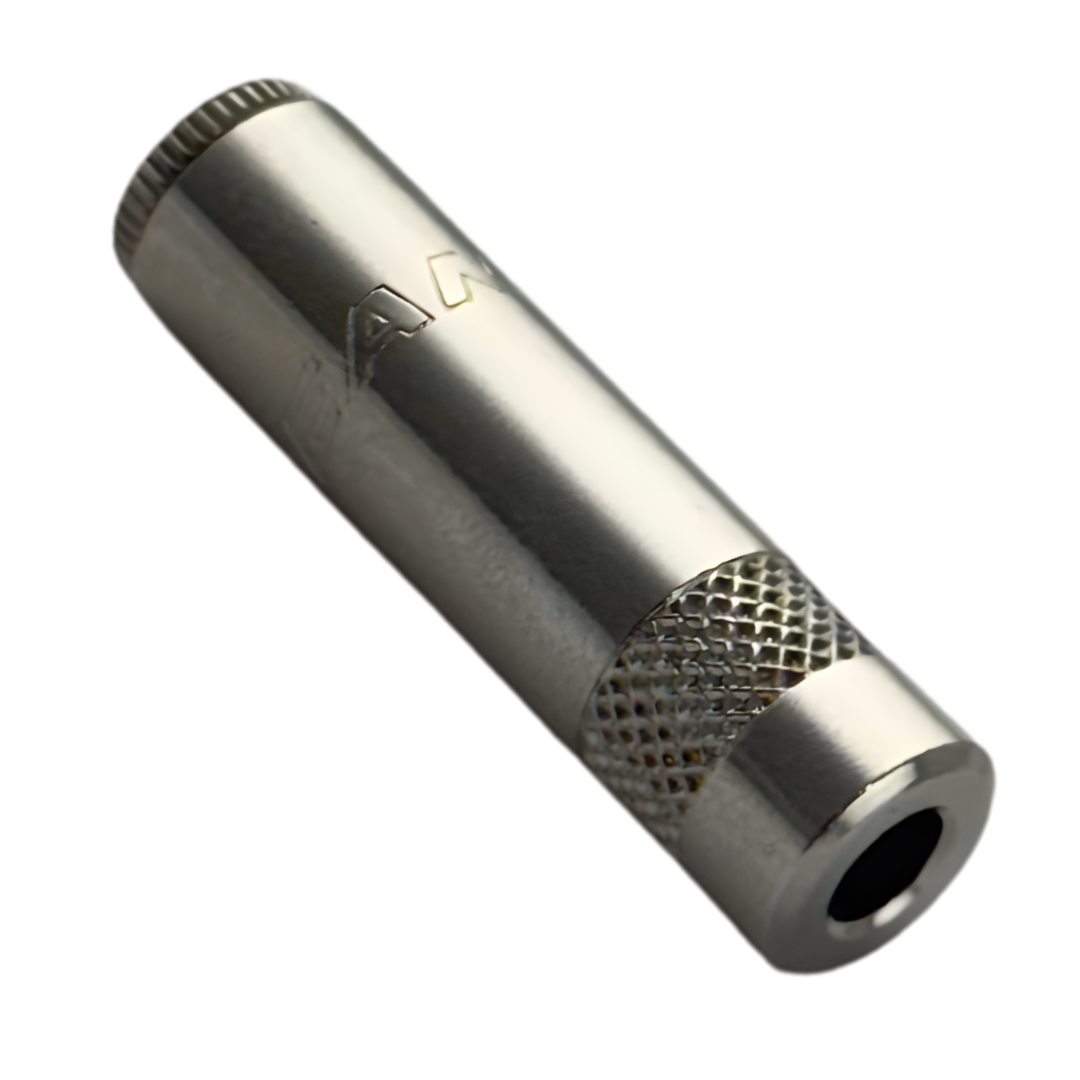

Conector REAN P10(m) Mono (REAN RP2C) (1 pç)
P10-901
Conector REAN P10(m) Mono 90° (REAN RP2RC) (1pç)
P10-902
Conector REAN P10(m) Mono Silent (REAN NYS224S) (1 pç)
P10-903
Conector REAN P10(m) Mono (REAN NYS224) 1 pç)
P10-904
Conector REAN XLR(m) 3 Polos (REAN RC3M) (1 pç)
XLR-901
Conector REAN XLR(f) 3 Polos (REAN RC3F) (1 pç)
XLR-902
Conector REAN RCA(m) Vermelho (REAN RF2C-AU-2) (1pç)
RCA-901
Conector REAN RCA(m) Preto (REAN RF2C-AU-0)
RCA-902
Conheça outras linhas de Conectores & Plugs de áudio :
Conectores para sistemas de áudio
Conectores para sistemas de aúdio XLR ou conector Cannon.
Foram desenvolvido por James Cannon, fundador da empresa americana Cannon Electric, posteriormente adquirida pela empresa japonesa ITT.
Os conectores XLR são muito usados em sistemas de áudio e iluminação de palcos. Tem desenho circular e podem ter de 3 a 7 pinos, sendo a configuração com 3 pinos a mais usual. A grande maioria das suas aplicações em áudio é para sistemas balanceados.
Conectores para sistemas de áudio tipo P
(nomenclatura brasileira) ou TS / TRS (nomenclatura internacional):
- TS: Tip-Sleeve (ponta-manga),
- TRS: Tip-Ring-Sleeve (ponta-anel-manga).
- 1: Sleeve (manga): Conecta o terra.
- 2: Ring (anel): Conecta o canal direito do áudio.
- 3: Tip (ponta): Conecta o canal esquerdo do áudio (em mono é o positivo).
- 4: Isolante.
Os tamanhos mais comuns são:
- TS ou TRS 2,5 mm (conhecido como P1 no Brasil).
- TS 3,5 mm(conhecido como P2 no Brasil).
- TRS 3,5 mm (conhecido como P3 no Brasil).
- TS 6,35 mm ou ¼” (conhecido como P10 no Brasil).
- TRS 6,35 mm ou ¼” (conhecido como P20 no Brasil).
Conectores para sistemas de áudio RCA:
Foram desenvolvidos pela empresa americana “Radio Corporation of America”, que o lançou no mercado na década de 40. São amplamente usados em sistemas de áudio dos mais variados tipos e foram idealizados visando minimizar a interferência em sinais de pequena amplitude. Normalmente são usados em conjunto com cabos blindados com uma malha externa que é aterrada. A parte externa do conector macho é soldada à malha, tornando-se como que uma continuação da blindagem e evitando a ruídos no sinal.
Conectores para sistemas de áudio tipo Banana:
São conectores de um único condutor utilizado para conexões diversas em equipamentos eletrônicos.
Conectores para sistemas de áudio speakON:
speakON é marca registrada da empresa suíça Neutrik, mas outras empresas fabricam versões similares. É muito usado para conectar amplificadores a caixas acústicas e possui as seguintes vantagens:
- Permite correntes de até 30 A RMS, superior aos outros conectores usados para este fim;
- Evita trocas acidentais com outros tipos de cabos de baixa corrente usados em microfones ou instrumentos;
- Não há possibilidade de contato humano com os condutores, evitando choques elétricos;
Não permite vazamentos de ar das caixas acústicas, melhorando a performance delas.
Esperamos que este tutorial tenha esclarecido suas dúvidas sobre cabos e conectores para sistemas de áudio. Mas, caso você queira mais informações sobre algum tópico específico, a equipe técnica da Datalink terá grande satisfação em lhe ajudar.
